Документация по TERNEX
Инструкция по эксплуатации управляющего портала
Поддержка жизненного цикла программного обеспечения
Введение
Программное обеспечение TERNEX предназначено для централизованного управления пулом беспроводных точкек доступа и беспроводных маршрутизаторов. Включает в себя web –интерфейс ориентированный на неквалифицированных пользователей и позволяющий создавать одноранговые сети с ячеистой топологией, осуществлять удалённое управление, а также доступ к файловой системе и пр. Отличительной чертой является поддержка кэша и распределенного хранилища данных, ускоряющего работу беспроводной сети. В настоящими момент TERNEX поддерживает беспроводные устройства работающие под управлением операционных систем семейства Linux: OpenWrt и опционально DD Wrt. При этом само программное обеспечение OpenWrt и DD Wrt не является составной частью программного обеспечения TERNEX.
TERNEX состоит из двух компонентов:
- основного компонента - внешнего управляющего портала, позволяющего централизованно управлять беспроводными устройствами, получать доступ к их файловой системе, устанавливать приложения и т.д.;
- дополнительного компонента - модуля сопряжения, устанавливаемого на беспроводное устройство и обеспечивающего контроль, мониторинг и управление беспроводным устройством со стороны внешнего управляющего портала.
Функциональные характеристики
- Возможность провести сопряжение беспроводных устройств с внешним публичным порталом и управлять беспроводными устройствами через единый интерфейс.
- С каждым беспроводным устройством и внешним порталом устанавливается туннельное соединение, позволяющее передавать данные в зашифрованном виде и получать доступ со стороны портала к беспроводным устройствам, не имеющим публичного IP адреса.
- Возможность отслеживать состояние доступности всех сопряженных с порталом беспроводных устройств и получать уведомления в личном кабинете портала и на электронную почту владельца беспроводного устройства об изменении статуса доступности.
- Возможность отслеживать основные статистические параметры работы (количество используемой и доступной памяти, утилизация канала связи, количество подключённых пользователей) всех сопряженных с порталом беспроводных устройств.
- Возможность просмотреть статистическую информацию по беспроводным устройствам в виде графиков на портале.
- Возможность изменять настройки беспроводного устройства. Например, изменять канал передачи данных, создавать и удалять беспроводные сети и т.д.
- Возможность автоматически монтировать USB накопители, подключаемые к беспроводным устройствам, и возможность доступа к их файловой системе с внешнего портала.
- Возможность разработки приложений и дополнительных программ для беспроводного устройства. Инсталляция дополнительных программ через внешний портал.
- Управление дополнительным программным обеспечением, установленным на беспроводные устройства через единый интерфейс внешнего портала.
Системные требования
- Не менее 64Mb оперативной памяти.
- Не менее 8Mb Flash памяти.
- Наличие не менее чем одного порта LAN или WAN.
- Во всех остальных требованиях, в том числе к архитектуре, необходимо руководствоваться системными требованиями к встраиваемой операционной системе OpenWrt (https://openwrt.org/docs/techref/targets/start).
Инструкция по установке TERNEX на беспроводное устройство и сопряжению устройства с управляющим порталом
- Если у Вас уже имеется беспроводной маршрутизатор или точка доступа с установленным программным обеспечением от компании Тернекс, перейдите к 7 пункту. Если нет, Вы можете самостоятельно установить необходимое программное обеспечение, следуя инструкции в пунктах 2 – 6.
- Предварительно установить на беспроводное устройство, которым необходимо управлять, операционную систему OpenWrt. Поддержка моделей беспроводных устройств и инструкции по инсталляции доступны на официальном сайте OpenWrt в разделе Supported devices (https://openwrt.org/supported_devices).
- После успешной установки, используя SSH доступ, необходимо скопировать в папку /tmp следующий набор файлов:
- install – главный установочный файл
- web.tar.gz – архив с web-интерфейсом
- packages-19.07.2.tar.gz – набор пакетов для версии OpenWrt 19.07.2
- usb-packages-19.07.2.tar.gz – набор пакетов для беспроводных устройств с портом USB, для версии OpenWrt 19.07.2
- Обратите внимание, Вам может потребоваться актуализировать содержание архивов OpenWrt 19.07.2 и usb-packages-19.07.2.tar.gz в зависимости от архитектуры устройства и версии OpenWrt.

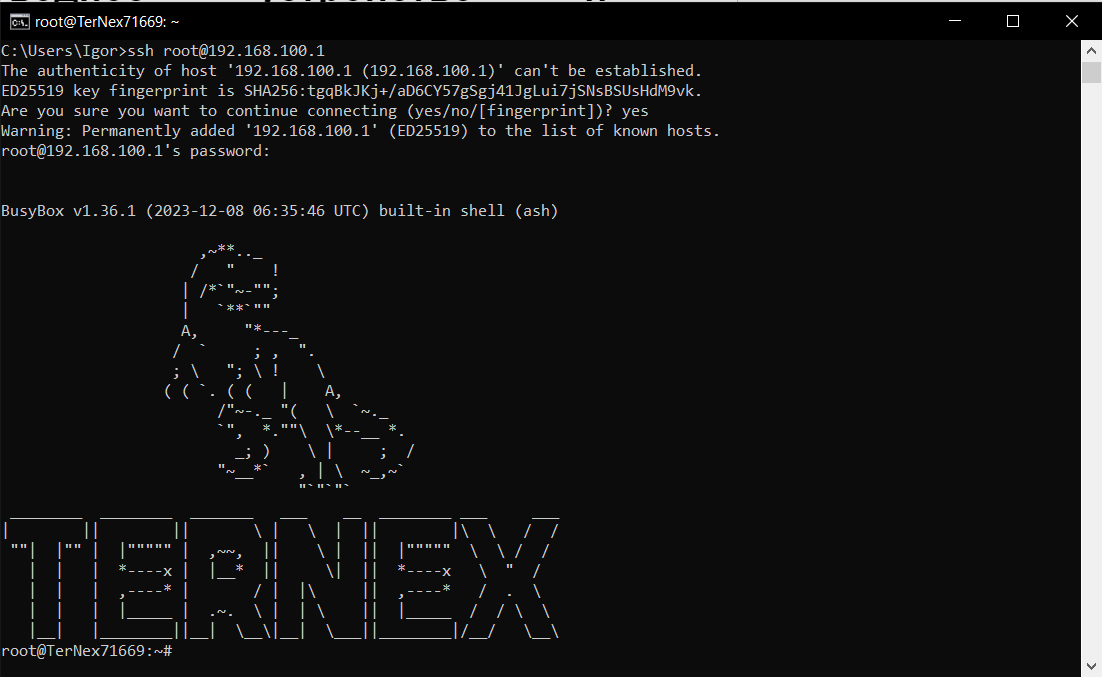

- Используя SSH доступ, запустите файл install. Для этого в командной строке наберите ./install (Предварительно убедитесь, что файл имеет необходимые права на исполнение. Если прав нет, задать их можно, например, так: chmod 755 install)
- Если инсталляция прошла в штатном режиме, Вы увидите сообщение о том, что Ваше беспроводное устройство будет перезагружено.
- Если Вы планируете подключить свое беспроводное устройство к сети интернет, используя проводное подключение, вставьте интернет кабель в порт WAN Вашего устройства.
- Включите ваше беспроводное устройство и дождитесь загрузки.
- Для проведения первичной настройки роутера Вам нужно подключиться к нему с одного из клиентских устройств: ноутбук, смартфон, планшет и т.п. По своему усмотрению Вы можете подключиться одним из двух способов:
- При наличии LAN портов в беспроводном устройстве вставьте один конец enternet кабеля в клиентское устройство, другой конец - в свободный LAN порт беспроводного устройства.
- Присоединитесь к беспроводной открытой сети TERNEX, которая уже создана на Вашем роутере.
- Откройте в браузере адрес 192.168.100.1
- На первом шаге Вам будет предложено задать пароль для локального пользователя root беспроводного устройства. В дальнейшем Вы можете использовать этот пароль для подключения к устройству по SSH.
- На следующем шаге беспроводное устройство попытается найти доступные сегменты MESH-сети (другие беспроводные устройства, функционирующие под управлением TERNEX) в радиусе своего действия и проверит доступность управляющего портала.
- Если таких сегментов нет, либо через них нет возможности подключиться к управляющему порталу, беспроводное устройство попробует подключиться к сети интернет используя WAN порт и режим получения автоматических настроек от провайдера.
- Если в результате предыдущих двух шагов доступ к порталу не будет получен, в браузере откроется страница с настройками сетевого подключения. Доступны 4 варианта подключения:
- DHCP - еще раз запросить автоматические настройки.
- Static - указать статичный IP-адрес устройства, маску сети, IP-адрес шлюза, IP-адреса DNS серверов.
- Wi-Fi - подключиться к сети интернет через имеющуюся беспроводную сеть, доступную в зоне действия беспроводного устройства. Вниманием! Есть технические ограничения. Подробнее в следующем пункте.
- PPPoE - подключиться по протоколу PPPoE, предварительно указав данные, необходимые для аутентификации.
- Обратите внимание! При подключении беспроводного устройства к другой Wi-Fi сети, оно будет добавлено на портал и доступно для управления, но подключение к беспроводному сегменту mesh- сети, также как и создание пользовательских беспроводных сетей, на этом устройстве будет ограничено. Для создания полноценных беспроводных сетей в том числе и ячеистых необходимо использовать дополнительное беспроводное устройство, подключенное к первому проводным подключением.
- После подключения к сети интернет пользователь должен инициировать сопряжение беспроводного устройства с управляющим порталом. Для этого необходимо нажать на кнопку “Добавить на портал”, в открывшейся странице браузера.
- После нажатия на кнопку вы будете направлены на управляющий портал, доступный по адресу https://ternex.ru
- При переходе на портал необходимо пройти проверку подлинности пользователя, если отсутствует активная сессия, или регистрацию, если отсутствует аккаунт пользователя.
- Добавление роутера на портал происходит в автоматическом режиме.
- После добавления роутера на портал Вы можете указать географическое местоположение беспроводного устройства. Этот пункт не является обязательным и может быть пропущен. (рис. 1)
- Дальнейшая работа, связанная с управлением роутера, проходит через портал http://ternex.ru
Инструкция по эксплуатации управляющего портала
- Управляющий портал доступен по адресу http://ternex.ru/portal/
- Левое навигационное меню содержит ссылки на следующие разделы:
- Роутеры – список всех беспроводных устройств пользователя, добавленных на портал.
- Центр приложений – список приложений, доступных для установки на беспроводные устройства пользователя.
- Центр уведомлений – различные оповещения системы, в том числе оповещения об изменении доступности беспроводных устройств.
- Пользователь – страница профиля пользователя с возможностью изменения основных настроек.
- Менеджер объявлений – страница управления объявлениями, которые будут показаны абонентам беспроводных устройств пользователя при авторизации в сети.
Роутеры
- Раздел Роутеры – основной раздел управляющего портала, в котором сгруппированы основные инструменты по управлению беспроводными устройствами пользователя.
- На главной странице раздела представлен список всех беспроводных устройств пользователя (рис. 2), которые были сопряжены с управляющим порталом. Для каждого беспроводного устройства возможно просмотреть:
- название (доступна возможность редактирования),
- статус доступности,
- количество активных пользователей,
- загрузку канала подключения,
- марку и модель,
- технические характеристики.
Рисунок 2 - Беспроводные устрйоства сопряженые с порталом
- На главной странице раздела доступны следующие действия:
- редактирование названия беспроводного устройства,
- удаление беспроводного устройства,
- переход к настройкам выбранного беспроводного устройства,
- быстрый переход к файловой системе USB накопителя (если установлен).
- Для перехода к настройкам конкретного беспроводного устройства необходимо кликнуть по его названию. Обратите внимание! Если беспроводное устройство в настоящий момент не активно, страница с его настройками будет недоступна.
- Действия, доступные на странице настройки беспроводного устройства (рис. 3,4):
- просмотр данных о состоянии беспроводного устройства и о потребляемых ресурсах;
- просмотр и изменение канала передачи данных беспроводного устройства;
- просмотр установленных приложений и доступ к самим приложениям;
- просмотр и создание пользовательских беспроводных сетей,
- доступ к файловой системе накопителя: просмотр дерева папок и файлов, скачивание файлов, загрузка файлов (при наличии у беспроводного устройства USB порта и подключенного к нему USB накопителя);
- доступ к управлению кэшем данных (при наличии у беспроводного устройства USB порта и подключенного к нему USB накопителя.
Рисунок 3 - Управление беспроводным устрйоством
Рисунок 4 - Управление беспроводным устрйоством
Центр приложений
- Раздел Центр приложений позволяет выбирать доступные приложения, расширяющие функционал беспроводного устройства, и проводить установку этих приложений.
- Для установки приложения из Центра приложений выберите необходимое приложение и перейдите на его страницу (рис. 5).
- Ознакомьтесь с его описанием и требованиями к беспроводному устройству.
- Для установки приложения нажмите на кнопку «Установить» и во всплывающем окне укажите беспроводное устройство, для которого вы хотите выполнить установку (рис. 6).
- После установки доступ к приложению можно получить на странице конкретного беспроводного устройства.
- У каждого пользователя управляющего портала есть возможность добавить в центр приложений свои собственные приложения. Подробнее об этом в разделе Для разработчика приложений.
Центр уведомлений
- В разделе Центр уведомлений пользователю доступны различные уведомления системы, в том числе уведомления, связанные с изменением доступности беспроводного оборудования, сопряженного с управляющим порталом (рис. 7).
- На этой странице доступны следующие действия:
- просмотр списка уведомлений,
- просмотр отдельного уведомления,
- удаление отельного уведомления,
- очистка списка уведомлений.
Пользователь
- На странице Пользователь осуществляется доступ к настройкам профиля пользователя.
- На этой странице доступны следующие действия:
- загрузка фотографии пользователя,
- изменение пароля доступа к системе,
- указание пола пользователя,
- изменение имени и фамилии пользователя,
- включение и отключение рассылки уведомлений от портала управления.
Менеджер объявлений
- В разделе Менеджер объявлений пользователь может создавать информационные объявления, которые будут транслироваться абонентам при подключении к его беспроводным сетям. А также управлять уже созданными объявлениями.
- На этой странице доступны следующие действия:
- создание нового объявления,
- просмотр списка уже созданных объявлений,
- просмотр отдельного объявления,
- активация и деактивация выбранного объявления,
- удаление объявления,
- просмотр количества показов объявления и количества переходов по ссылке из объявления.
- Для создания объявления пользователю необходимо нажать на кнопку «Создать объявление» и в открывшемся окне ввести текст объявления.
- В объявлении доступно использовать HTML код, а также медиа файлы, размещенные на сторонних ресурсах.
Поддержка жизненного цикла программного обеспечения
- Программное обеспечение TERNEX спроектировано таким образом, чтобы свести к минимуму возможные сбои и проводить использование и обслуживание без привлечения специалистов.
- Критическое обновление компонентов операционной системы TERNEX, как на стороне управляющего портала, так и на стороне беспроводного устройства, происходит в автоматическом режиме по мере готовности пакетов обновлений.
- Обновление компонентов операционной системы OpenWRT может проводиться как в автоматическом режиме, с внешнего управляющего портала, так и в ручном режиме, с внешнего управляющего портала или через консоль беспроводного устройства.
- Работоспособность внешнего управляющего портала обеспечивается специалистами компании ООО “Тернекс”.
- В случае возникновения внештатной ситуации на стороне управляющего портала, пользователь может сообщить об ошибке по адресу электронной почты info@ternex.ru
- В случае возникновения внештатных ситуаций на стороне клиентского беспроводного устройства, одним из способов устранения неисправности, может быть использование терминального доступа. В этом случае системному администратору, работающему с беспроводным устройством, необходимы навыки и опыт работы:
- в области сетевого системного администрирования,
- в операционных системах семейства Linux,
- в операционной системе OpenWRT
- Для пользователей, имеющих расширенную лицензию, доступны консультации со службой поддержки по устранению внештатных ситуаций, возникших на стороне клиентского беспроводного оборудования.
- Любые предложения по расширению функционала, а также по улучшению работы программы TERNEX и её компонентов можно направлять на адрес электронной почты info@ternex.ru
